В корпусе теплогенаратора смонтировано все оборудование для работы работы пеллетных котлов. Все что нужно от заказчика - это подготовить место установки и подключить ТГМ к имеющимся коммуникациям.

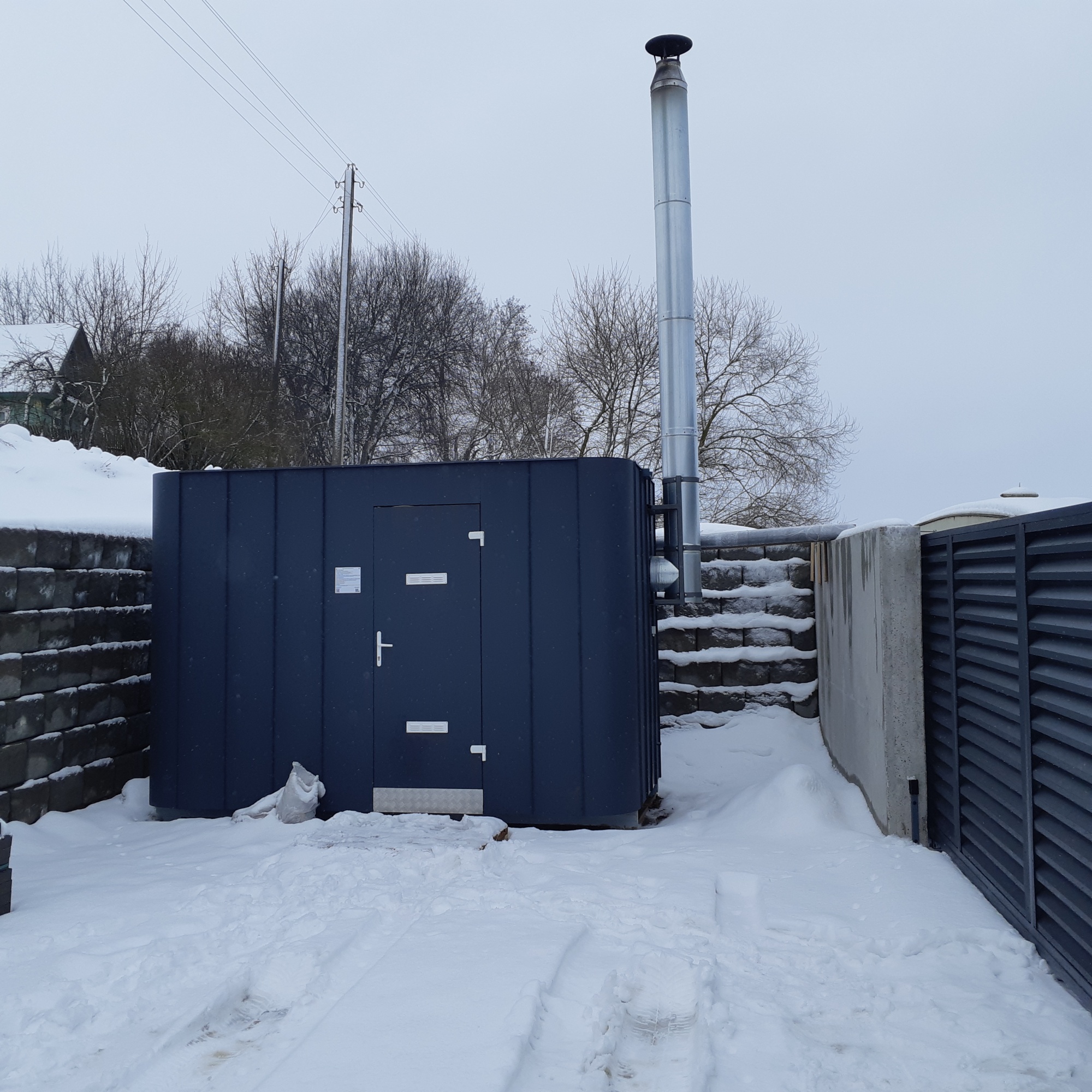

Для установки не требуется фундамента, как правило выбирается ровная площадка , на нее устанавливается плита, или блоки фбс или любая другая ровная площадка не подверженная сползанию грунта.
Подключение к существующей системе происходит либо месте установки старого источника тепла, либо в теплоузле, либо прямо в месте ввода теплотрассы в здание.

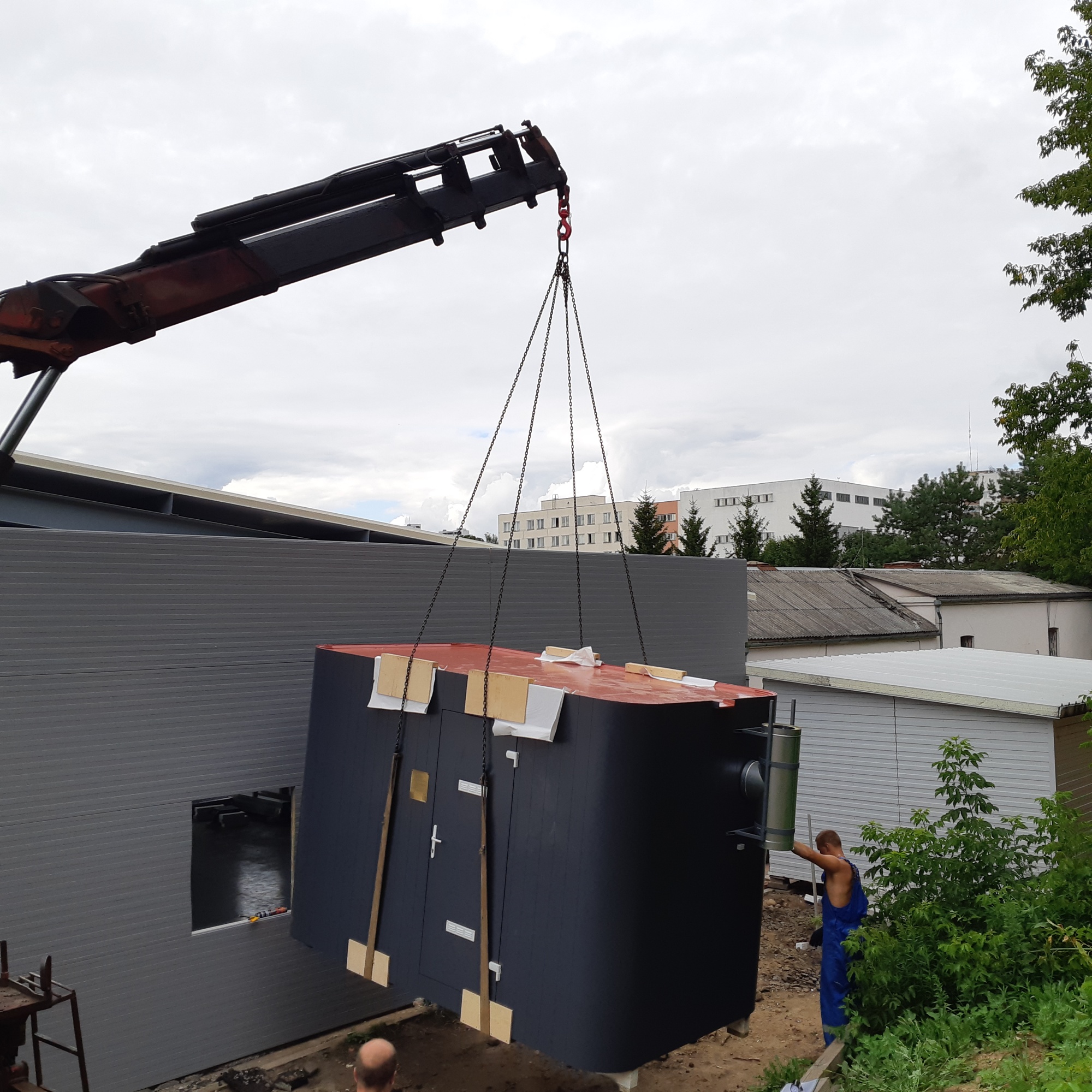

Пеллетное отопление под ключ легко реализовать с помощью изготавливаемого нами оборудования. К вам на объект приезжает полностью готовое изделие, разворачивание источника тепла занимает один рабочих день.
Теплогенераторы производятся в трех стандартных по конструктивным размерам корпусах - MINI, STANDART и MAX.

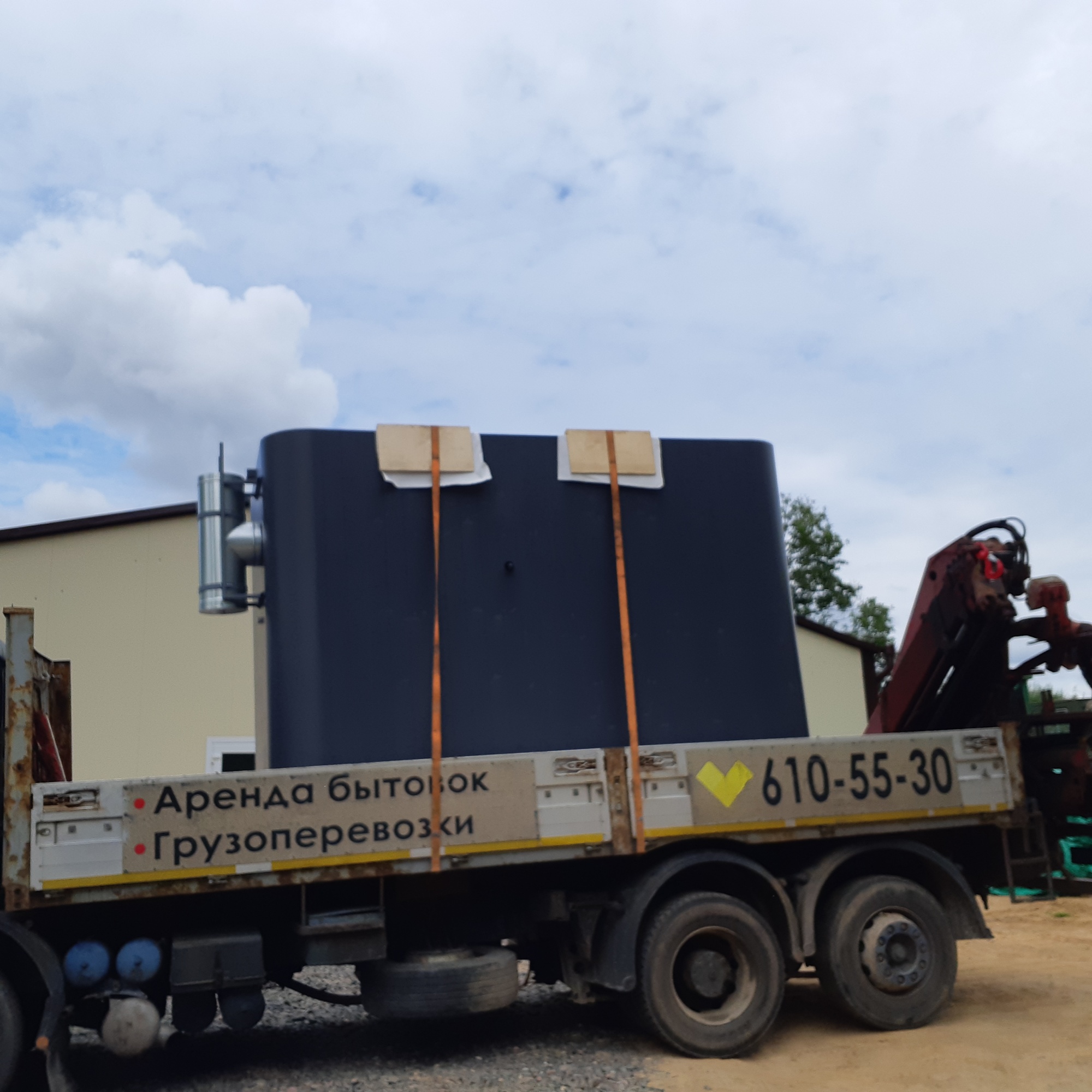

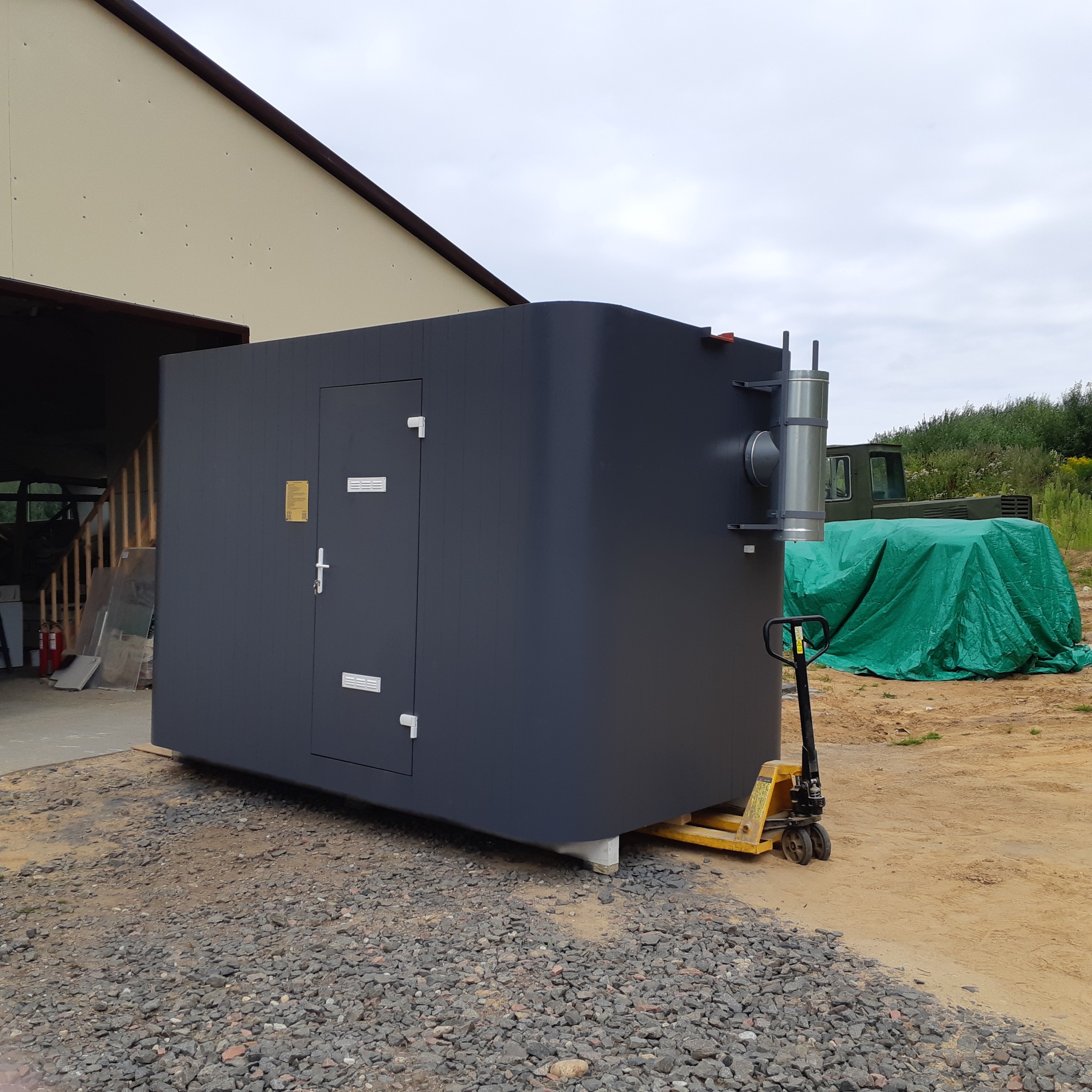

Стены, пол и потолок в ТГМ утеплены, вся конструкция корпуса прочная, монолитная и приспособлена к транспортировке по дорогам общего пользования без дополнительных разрешений, высота ТГМ не более 2500 мм, ширина не более 2450 мм.
Под нужны заказчика могут изготавливаться иные решения по корпусовке.
|
Корпус |
Длина, мм |
Ширина, мм |
Высота, мм |
|
MINI |
2500 |
2200 |
2500 |
|
STANDART |
3750 |
2200 |
2500 |
|
MAX |
5670 |
2800 |
2500 |
Стандартная обвязка ТГМ содержит пеллетные котлы, бункеры для пеллет стандартного исполнения, пеллетные горелки с автоматическим розжигом, комплект дымохода, группы безопасности котлов, мембранный бак, электрический тэн(аварийная защита от замерзания, автоматика и электрика, трубопроводы с арматурой, котловой (1 или 2) насос и сетевой насос.
Обвязка собрана по принципу первично-вторичных циркуляционных колец. Это наиболее надежный и недорогой способ правильной обвязки котлов.
В зависимости от типа корпуса получается разная установленная мощность котлов установленных в ТГМ и возможность установки дополнительного оборудования, такого как бойлеры косвенного нагрева, аккумуляторы тепла, увеличенные бункеры для хранения пеллет, оборудование ХВО, вводные узлы и т.д.
Общая таблица тепловой мощности ТГМ в зависимости от корпуса ТГМ приведена ниже
Мы можем изготовить ТГМ под любые нужды с любым техническим функционалом и любыми потребительскими характеристиками.
Для общего случая отопления стандартной комплектации ТГМ вполне достаточно для того чтобы снабжать теплом объект заказчка.
В стандартную комплектацию входит:
· Корпус ТГМ
· Пеллетный котел (котел, пеллетная горелка, бункер для пеллет)
· Комплект дымоход
· Группа безопасности котла
· Мембранный бак
· Аварийная защита от замерзания
· Автоматика
· Электрика
· Циркуляционные насосы
· Трубопроводы с арматурой
|
Тепловая мощность ТГМ |
Корпус |
Установленный котел |
|
15 |
MINI |
PELLET 15 |
|
20 |
MINI |
PELLET 20 |
|
25 |
MINI |
PELLET 25 |
|
30 |
MINI |
PELLET 30 |
|
40 |
STANDART |
PELLET 40 |
|
50 |
STANDART |
PELLET 50 |
|
60 |
STANDART |
PELLET 60 |
|
70 |
STANDART |
PELLET 70 |
|
80 |
STANDART |
PELLET 80 |
|
95 |
STANDART |
PELLET 95 |
|
140 |
MAX |
PELLET 70 – 2 шт. |
|
190 |
MAX |
PELLET 95 – 2 шт. |
Мы можем изготовить ТГМ под любые нужды с любым техническим функционалом и любыми потребительскими характеристиками.
Для общего случая отопления стандартной комплектации ТГМ вполне достаточно для того чтобы снабжать теплом объект заказчка.
В стандартную комплектацию входит:
· Корпус ТГМ
· Пеллетный котел (котел, пеллетная горелка, бункер для пеллет)
· Комплект дымоход
· Группа безопасности котла
· Мембранный бак
· Аварийная защита от замерзания
· Автоматика
· Электрика
· Циркуляционные насосы
· Трубопроводы с арматурой
